Va-et-vient électrique : comment le poser soi-même

20 août 2026 18 min de lecture Mis a jour 21 août 2026
Cet article a été généré par intelligence artificielle et publié sans révision humaine approfondie.

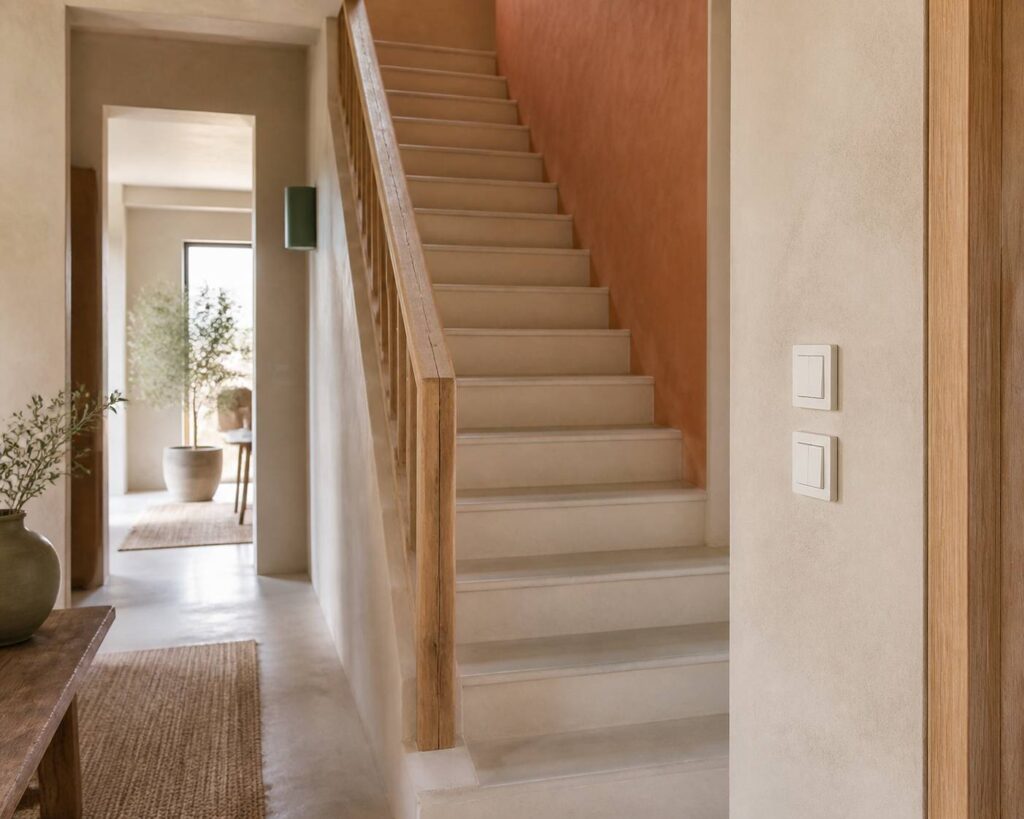

Un va-et-vient permet de commander un même éclairage depuis deux points, par exemple au bas et en haut d’un escalier. La pose soi-même reste envisageable uniquement si le circuit est identifiable, en bon état et protégé au tableau. Dès que les fils sont anciens, absents, non repérés ou que le tableau paraît incompréhensible, l’intervention d’un électricien qualifié évite une modification hasardeuse de l’installation électrique.

En bref.

  • Un montage va-et-vient associe deux interrupteurs et deux fils appelés navettes pour piloter un luminaire.
  • La phase arrive sur la borne commune du premier mécanisme, tandis que le retour lampe part de la borne commune du second.
  • Le neutre bleu et la terre vert-jaune ne se raccordent jamais sur les bornes d’un interrupteur classique.
  • La coupure du disjoncteur et la vérification d’absence de tension sont obligatoires avant tout bricolage électrique.
  • Pour deux interrupteurs de marque et le petit matériel, prévoyez généralement 30 à 70 €, hors création de saignée ou ajout de gaines.

Comprendre le fonctionnement d’un va-et-vient électrique avant la pose

Le va-et-vient répond à une situation très concrète dans un intérieur. Vous entrez dans un couloir, vous allumez le plafonnier, puis vous souhaitez l’éteindre à l’autre extrémité sans revenir sur vos pas. Le même principe s’applique à une chambre avec une commande près de la porte et une autre près du lit, ou à un escalier distribuant deux niveaux.

Contrairement à un interrupteur simple, qui ouvre ou ferme un seul passage de courant, le va-et-vient bascule entre deux chemins électriques. Ces chemins sont les navettes. Chaque mécanisme comporte trois bornes. Une borne commune porte habituellement le repère L ou P, tandis que les deux autres reçoivent les navettes, souvent repérées 1 et 2.

Le schéma le plus courant repose sur une phase qui arrive à la borne commune du premier interrupteur. Deux navettes relient ensuite les deux appareils. La borne commune du second envoie enfin le retour vers le luminaire. Le neutre bleu va directement du tableau électrique vers la lampe. La terre vert-jaune suit également son propre trajet jusqu’au point lumineux et aux éléments métalliques qui doivent être reliés à la terre.

Les couleurs aident à lire un câblage, mais elles ne remplacent pas un contrôle. Dans une installation récente, le bleu est réservé au neutre et le vert-jaune à la protection par terre. Pour les navettes, le violet, l’orange, le gris ou le noir facilitent le repérage. Un fil bleu ne doit pas devenir une navette sous prétexte qu’il reste une longueur dans une boîte d’encastrement. Cette confusion complique les interventions ultérieures et peut créer une erreur dangereuse.

Comparer un interrupteur simple et un montage à deux commandes

Un interrupteur simple possède généralement deux bornes utiles. Il reçoit une phase et coupe le retour qui repart vers la lampe. Un va-et-vient peut remplir cette fonction simple, mais il est conçu pour recevoir deux navettes supplémentaires lorsqu’il travaille en paire. Les mécanismes vendus aujourd’hui par Legrand, Schneider Electric ou Hager affichent clairement la borne commune, ce qui limite les erreurs lors d’un remplacement à l’identique.

Le fonctionnement ne dépend pas de la position haute ou basse des touches. Une lampe peut s’allumer touche vers le haut ou vers le bas selon le sens de pose des appareils et le câblage des navettes. Chercher une position universelle est donc inutile. Le bon test consiste à actionner chaque commande l’une après l’autre et à vérifier que l’état du luminaire change à chaque pression.

Élément du circuit Rôle dans le va-et-vient Repérage habituel
Phase Elle alimente la borne commune du premier interrupteur. Rouge, marron ou noir selon l’installation.
Navette 1 Elle relie une borne de permutation entre les deux mécanismes. Violet, orange, gris ou noir.
Navette 2 Elle crée le second chemin de commande entre les appareils. Couleur distincte de la première navette.
Retour lampe Il part de la borne commune du second appareil vers le luminaire. Couleur autre que bleu et vert-jaune.
Neutre Il rejoint directement le point lumineux sans passer par les commandes. Bleu exclusivement.

Un va-et-vient n’est pas la réponse à toutes les configurations. Trois points de commande ou davantage demandent traditionnellement un permutateur entre les deux extrémités, ou une solution à boutons poussoirs et télérupteur. Pour une rénovation contemporaine, la domotique peut aussi proposer des commandes radio ou connectées. Elles évitent parfois de rouvrir un mur, mais elles doivent rester compatibles avec le circuit existant et être installées selon les préconisations du fabricant.

Le câblage n’a rien d’un détail décoratif caché derrière une plaque blanche. Une connexion correcte laisse un intérieur plus agréable à utiliser, tandis qu’un fil mal identifié transforme un simple remplacement en panne difficile à localiser.

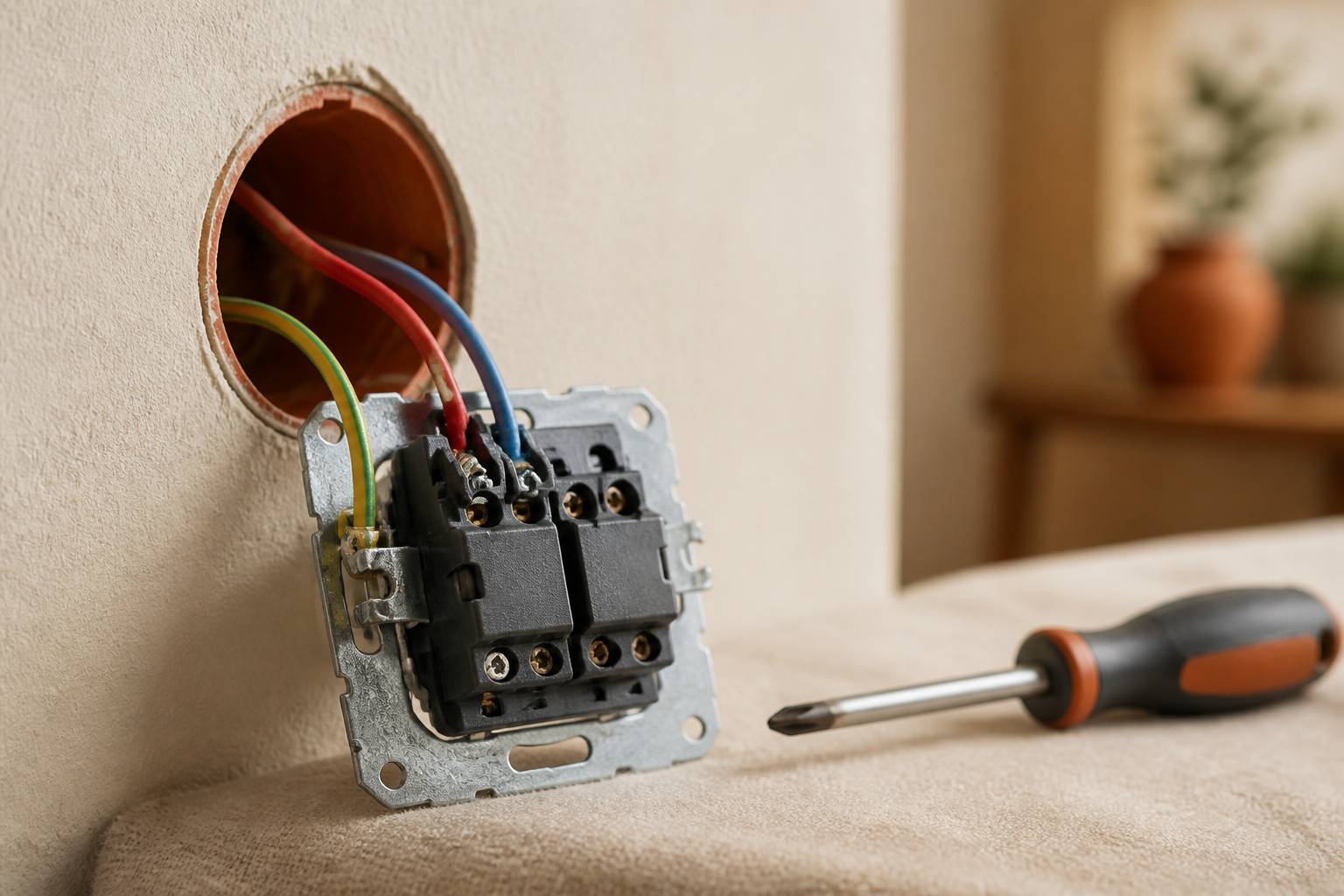

Gros plan d'un interrupteur démonté montrant les fils électriques de navette
Illustration générée par intelligence artificielle.

Préparer le matériel et sécuriser l’installation électrique existante

La préparation commence au tableau, pas devant la boîte d’encastrement. Repérez le disjoncteur qui protège le circuit d’éclairage concerné. Sur un tableau bien organisé, l’étiquette indique « éclairage étage », « couloir » ou « chambres ». Si aucune indication ne permet d’identifier le circuit, ne démontez pas les interrupteurs pour chercher au hasard. Un électricien qualifié peut repérer les départs et vérifier la cohérence de la protection.

La norme NF C 15-100 encadre les installations électriques des logements. Un circuit d’éclairage est habituellement réalisé en conducteurs cuivre de 1,5 mm² et protégé par un disjoncteur adapté, souvent 16 A au maximum pour cette section dans les configurations courantes. Cette information ne justifie pas de modifier un tableau ou d’ajouter un départ soi-même. Le tableau, les protections différentielles et les raccordements dans les volumes de salle d’eau relèvent d’une vérification professionnelle dès qu’une création ou une remise en conformité est nécessaire.

Pour remplacer deux mécanismes sur un câblage déjà présent et clairement repéré, le budget matériel est maîtrisable. Une paire d’interrupteurs va-et-vient en gamme standard coûte généralement 15 à 40 €. Les gammes décoratives avec plaques coordonnées, finitions métal ou commandes connectées dépassent facilement 60 € pour deux points. Le prix d’une intervention dépend du déplacement, de l’état des boîtes et du temps de diagnostic. Cette page sur le prix d’installation d’un interrupteur aide à situer une prestation avant de demander un devis.

Réunir les outils électriques adaptés à une petite intervention

Un tournevis isolé, une pince à dénuder et une pince coupante propre sont nécessaires. Prévoyez également un appareil de vérification d’absence de tension adapté au courant domestique. Un simple tournevis testeur ne suffit pas pour valider qu’un conducteur est hors tension. Un multimètre sert utilement aux mesures et aux contrôles de continuité lorsque le circuit est coupé, mais il doit être utilisé avec des réglages compris et des pointes en bon état.

  • Choisissez deux mécanismes va-et-vient de même gamme afin que les bornes et les plaques de finition soient cohérentes.
  • Prévoyez du conducteur rigide de 1,5 mm² uniquement si une longueur doit être remplacée dans une gaine existante et accessible.
  • Utilisez des connecteurs certifiés, tels que les bornes à levier Wago 221, seulement dans une boîte accessible et jamais pour dissimuler un raccord derrière une cloison.
  • Gardez une lampe autonome à proximité, car la zone de travail sera privée d’éclairage après la coupure.
  • Préparez des étiquettes ou du ruban de repérage pour marquer les navettes avant de débrancher l’ancien appareillage.

Coupez le disjoncteur du circuit, puis contrôlez l’absence de tension au niveau des conducteurs concernés. Une fois cette vérification effectuée, empêchez toute remise sous tension accidentelle pendant l’intervention. Dans un logement occupé, une information claire près du tableau évite qu’une autre personne ne réarme le disjoncteur en pensant résoudre une panne.

Les logements construits avant les rénovations électriques récentes demandent davantage de prudence. Des gaines trop petites, des fils gainés tissu, des couleurs incohérentes, l’absence de terre ou des raccords hors boîte sont des signaux d’alerte. Une odeur de chaud, une plaque jaunie, un interrupteur qui crépite ou un disjoncteur qui déclenche imposent aussi l’arrêt du projet. Ce ne sont pas des défauts de finition à masquer derrière une nouvelle plaque.

Le travail devient plus lisible lorsque chaque fil est repéré avant tout débranchement. Cette discipline prend quelques minutes et évite de reconstituer un circuit incertain une fois les conducteurs sortis de la boîte.

Réaliser le câblage d’un interrupteur va-et-vient sur un circuit repéré

La pose soi-même décrite ici concerne le remplacement ou le raccordement d’un circuit déjà préparé, avec des conducteurs identifiés et des boîtes d’encastrement accessibles. Créer un nouveau va-et-vient suppose souvent de tirer des gaines, de percer, de saigner un mur et de contrôler la protection au tableau. Dans un mur ancien, un doublage isolé, une cloison contenant d’autres réseaux ou une zone humide, cette création doit être confiée à un professionnel qualifié.

Avant de retirer l’ancien interrupteur, prenez une photographie nette du raccordement après avoir coupé et vérifié l’absence de tension. Marquez le fil placé sur la borne L ou P. S’il s’agit du premier point de commande, il correspond habituellement à la phase. Au second point, ce même emplacement reçoit habituellement le retour lampe. Cette logique doit être confirmée par le repérage du circuit, pas déduite uniquement d’une couleur qui peut être erronée dans l’ancien.

Brancher les bornes dans l’ordre du schéma électrique

  1. Retirez la plaque et le mécanisme en gardant les conducteurs suffisamment écartés pour qu’ils ne se touchent pas dans la boîte.
  2. Dénudez environ 8 à 10 mm de cuivre propre si l’extrémité doit être reprise, selon la longueur indiquée sur le mécanisme choisi.
  3. Raccordez la phase identifiée sur la borne commune L ou P du premier interrupteur.
  4. Placez les deux navettes sur les deux autres bornes du premier mécanisme, puis repérez-les avec deux marques distinctes.
  5. Raccordez ces mêmes navettes sur les bornes correspondantes du second appareil et placez le retour lampe sur sa borne commune.
  6. Rangez les fils sans les pincer, fixez les mécanismes droits, puis remontez les plaques seulement après le test fonctionnel.

L’ordre des navettes sur les bornes 1 et 2 ne change pas le principe de fonctionnement, à condition de conserver un repérage cohérent. Les mécanismes peuvent néanmoins présenter des schémas différents selon les marques. La notice du fabricant prime sur une habitude acquise avec un autre modèle. Les interrupteurs à connexion automatique demandent un conducteur parfaitement droit et dénudé à la bonne longueur. Les bornes à vis exigent un serrage ferme, sans écraser ou couper le cuivre.

Le neutre ne se raccorde pas sur un interrupteur va-et-vient classique. Il reste relié au luminaire dans une boîte de connexion, au plafond ou dans un dispositif de connexion pour luminaire. La terre ne doit pas être interrompue pour simplifier un passage dans la gaine. Si elle arrive dans une boîte d’appareillage sans être utilisée par un mécanisme plastique, elle reste raccordée de façon continue dans un connecteur adapté.

Après le raccordement, remettez le courant uniquement lorsque les mécanismes sont fixés et qu’aucun cuivre nu ne dépasse. Testez les quatre combinaisons possibles. La lumière doit changer d’état à chaque action sur l’un ou l’autre interrupteur. Un test de continuité au multimètre peut aider avant remise sous tension, mais seulement sur un circuit dont l’absence de tension a été confirmée.

Un tutoriel vidéo aide à visualiser les bornes, mais il ne remplace pas la lecture du schéma imprimé sur le mécanisme acheté. Les références changent d’une collection à l’autre, notamment sur les modèles compatibles LED ou les commandes connectées.

Un montage propre laisse les conducteurs souples dans leur boîte, sans cuivre apparent et sans plaque forcée. Une boîte trop pleine ou un mécanisme qui refuse de rentrer signale qu’il faut revoir le rangement des fils, pas pousser plus fort.

Éviter les erreurs fréquentes pendant un bricolage électrique

La panne la plus courante provient d’une borne commune mal identifiée. La phase ou le retour lampe se retrouve alors sur une borne de navette, tandis qu’une navette arrive sur L. Le résultat varie selon la position des touches. La lampe peut rester éteinte, ne répondre qu’à un seul bouton ou provoquer le déclenchement de la protection lorsque deux conducteurs incompatibles se touchent.

Les navettes inversées ne créent pas systématiquement une panne. Elles peuvent simplement modifier la position visuelle des touches lorsque la lampe est allumée. En revanche, un raccordement incomplet ou une navette desserrée provoque souvent un éclairage intermittent. Un luminaire qui clignote après la pose demande une coupure immédiate du circuit, puis un contrôle du serrage et de l’état des conducteurs. Une borne qui chauffe ou un plastique marqué doit être remplacé, jamais réutilisé.

Repérer les symptômes qui imposent l’arrêt de la pose

Un disjoncteur qui saute dès la remise sous tension indique un défaut à traiter méthodiquement. Ne réarmez pas plusieurs fois pour « voir si cela tient ». Coupez, démontez après vérification d’absence de tension, puis faites contrôler le circuit si l’origine n’est pas évidente. Un court-circuit peut provenir d’un cuivre trop long, d’un fil pincé derrière le mécanisme, d’une gaine abîmée ou d’un raccord caché plus loin sur le circuit.

Les ampoules LED peuvent aussi révéler des défauts qui passaient inaperçus avec un ancien éclairage halogène. Un léger scintillement lorsque la lampe est éteinte peut être lié à un voyant lumineux, à un module connecté ou à un courant résiduel. La réponse dépend du matériel installé. Il faut vérifier la compatibilité LED du mécanisme et du luminaire plutôt que d’ajouter un condensateur au hasard.

Symptôme observé Cause possible Action appropriée
La lampe reste éteinte Borne commune ou retour lampe mal raccordé. Couper le circuit et faire vérifier le repérage des conducteurs.
La lampe clignote Connexion desserrée, LED incompatible ou fil endommagé. Arrêter l’usage et contrôler le mécanisme ou faire intervenir un professionnel.
Le disjoncteur déclenche Contact entre phase, neutre ou terre. Ne pas réarmer à répétition et demander un diagnostic si le défaut persiste.
La plaque chauffe Mauvais serrage ou mécanisme défaillant. Couper immédiatement l’électricité et remplacer après contrôle du circuit.

La décoration intervient aussi après la technique. Une plaque blanche satinée disparaît sur un mur blanc cassé lumineux, tandis qu’une plaque graphite souligne une peinture minérale grège ou un bleu profond. Dans un couloir étroit, alignez la plaque avec les autres appareillages à une hauteur cohérente afin d’éviter l’impression de pose ajoutée après coup. Une finition soignée ne corrige toutefois jamais un montage électrique incertain.

Le chantier peut sembler très différent d’un projet extérieur, mais la logique budgétaire reste la même. Avant de multiplier les travaux, comparer les postes et les contraintes évite les achats inutiles, comme le montre ce repère sur le prix de location des engins de terrassement pour les projets qui touchent aussi les abords d’une maison.

Une intervention électrique réussie ne se juge pas seulement à une lampe qui s’allume. Elle se reconnaît à l’absence d’échauffement, au respect du repérage et à un appareillage qui reste accessible pour une future vérification.

Choisir entre pose soi-même, domotique et intervention d’un électricien

Remplacer un interrupteur va-et-vient usé par le même modèle est très différent de créer une commande supplémentaire dans une pièce. Le premier cas peut rester limité si les fils sont présents, repérés et en bon état. Le second implique parfois de traverser une cloison, d’ouvrir un plafond ou de modifier le circuit lumière au tableau. Ces opérations ne doivent pas être réduites à une simple question d’outils électriques.

Un électricien est à solliciter lorsque l’installation ne possède pas de terre identifiable, lorsque les conducteurs sont anciens ou friables, quand le tableau ne comporte pas de protection différentielle adaptée, ou si le projet concerne une salle de bains. Les volumes de sécurité autour d’une baignoire ou d’une douche suivent des règles précises de la NF C 15-100. Un interrupteur traditionnel ne se place pas librement dans ces zones, même si la finition murale paraît adaptée.

Évaluer le coût réel de chaque solution

Pour un remplacement simple, le matériel peut rester autour de 30 à 70 €, avec deux mécanismes, deux plaques et quelques consommables. Une intervention professionnelle pour un remplacement ou une recherche de défaut se situe souvent entre 100 et 250 €, selon la région, l’accessibilité et le temps passé. Une création complète avec gaines, boîtes et reprises de mur demande un devis détaillé, car la finition peinture ou papier peint s’ajoute au poste électricité.

La domotique apporte une autre approche lorsque le tirage de navettes est impraticable. Certains systèmes utilisent un émetteur sans fil collé au mur ou posé comme une commande mobile, associé à un micromodule placé au niveau du luminaire ou dans une boîte compatible. Cette solution évite parfois une saignée, mais l’alimentation du module, son accessibilité, sa compatibilité LED et la qualité du réseau radio doivent être vérifiées. Un système connecté n’efface pas les exigences de sécurité électrique.

Dans un logement locatif, une modification fixe du câblage nécessite l’accord du propriétaire. Une commande sans fil amovible peut être plus simple à retirer lors du départ, mais elle ne doit pas masquer un dysfonctionnement de l’installation existante. Un interrupteur qui grésille, un plafond taché près d’un luminaire ou une boîte humide demandent un diagnostic. L’eau, les matériaux dégradés et l’électricité ne se traitent jamais par une plaque décorative neuve.

Le choix du mécanisme dépend enfin de l’usage quotidien. Un grand poussoir reste agréable dans un passage fréquent. Une finition blanche mate s’intègre dans une rénovation sobre. Une plaque métal brossé peut accompagner des poignées noires et des luminaires graphiques, à condition de la répéter avec mesure. Comptez une durée de pose de 30 à 45 minutes pour le seul remplacement de deux appareillages déjà câblés, hors diagnostic et hors reprise du mur.

Si les fils ne sont pas identifiables avec certitude, le choix raisonnable reste l’électricien qualifié. Le confort d’un va-et-vient ne justifie jamais une intervention improvisée sur une installation électrique dont l’état n’est pas connu.

Peut-on utiliser un va-et-vient pour commander une prise électrique ?

Une prise commandée répond à des règles de circuit et de protection différentes de celles d’un simple éclairage. Ne transformez pas une prise existante avec un montage improvisé. Faites vérifier le projet par un électricien qualifié, surtout si la prise peut alimenter plusieurs appareils.

Pourquoi le neutre ne passe-t-il pas par l’interrupteur ?

Dans un montage d’éclairage courant, l’interrupteur coupe la phase. Le neutre bleu rejoint directement le luminaire. Le faire passer sur les bornes d’un va-et-vient crée un câblage non conforme au schéma attendu et complique la sécurité des interventions futures.

Comment commander une lampe depuis trois endroits ?

Un montage traditionnel utilise deux va-et-vient aux extrémités et un permutateur entre eux. Une autre solution repose sur un télérupteur commandé par des boutons poussoirs. Le choix dépend du câblage disponible et doit être étudié avant ouverture des murs.

Que faire si le disjoncteur saute après la pose ?

Coupez le circuit et ne réarmez pas le disjoncteur de façon répétée. Le défaut peut venir d’un cuivre apparent, d’un fil pincé ou d’une connexion erronée entre phase, neutre et terre. Si le contrôle visuel ne révèle rien immédiatement, contactez un électricien.
