Pied à coulisse : comment bien utiliser cet outil de mesure

En bref

• Un pied à coulisse mesure une épaisseur, un diamètre, une ouverture ou une profondeur avec une finesse de 0,1 mm à 0,02 mm, selon le modèle choisi.
• Les grandes mâchoires servent à la mesure extérieure, les petites mâchoires à la mesure intérieure et la tige coulissante aux mesures de profondeur.
• Les surfaces de contact doivent être propres et le zéro doit être contrôlé avant chaque série de relevés.
• Un modèle numérique facilite la lecture de l’échelle, tandis qu’un calibre à vernier reste fiable sans pile et résiste mieux à un atelier poussiéreux.
• Pour un tube, une cheville, une vis ou une rainure, la pression doit rester légère afin de ne pas déformer la pièce ni fausser le résultat.

Choisir un pied à coulisse adapté aux mesures de bricolage et de rénovation

Un pied à coulisse ne remplace pas un mètre ruban pour relever la largeur d’un mur ou la hauteur d’une porte. Il intervient lorsqu’un ajustement se joue à quelques dixièmes de millimètre, par exemple pour identifier le diamètre d’un tube, choisir une cheville correspondant à une vis ou contrôler l’épaisseur d’un profilé métallique.

Dans un logement, cet outil de mesure devient utile dès qu’une pièce doit s’emboîter dans une autre. Une tringle de rideau, un raccord de plomberie apparent, une poignée de meuble, une visserie de fixation ou un tasseau peuvent sembler standardisés. Pourtant, deux diamètres proches comme 8 mm et 10 mm ne se remplacent pas, surtout lorsqu’il faut percer, visser ou raccorder.

Les trois formats de calibre à connaître avant l’achat

Le pied à coulisse à vernier possède une règle graduée et une petite échelle mobile. Il est généralement vendu entre 12 € et 35 € en acier inoxydable pour une longueur de 150 mm. Cette version ne dépend d’aucune pile et convient bien à un établi ou à une caisse à outils, à condition d’accepter une lecture plus lente.

Le modèle à cadran affiche les fractions de millimètre sur un disque gradué. Sa lecture est plus visuelle, mais le mécanisme demande davantage de soin. Comptez le plus souvent 25 € à 60 € pour un appareil correct destiné au bricolage régulier, avec une résolution habituelle de 0,02 mm.

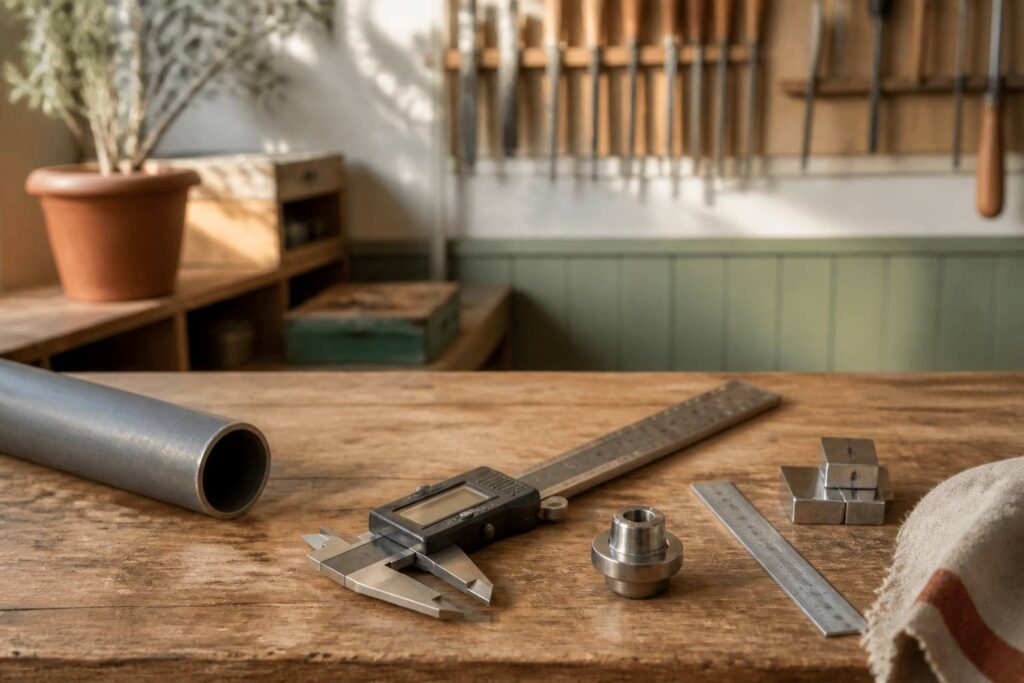

Le pied à coulisse numérique reste le plus simple pour débuter. L’écran indique directement la valeur relevée, souvent avec une résolution de 0,01 mm. Les modèles de 150 mm adaptés à un usage domestique se situent fréquemment entre 18 € et 45 €, tandis qu’un modèle professionnel étanche et plus robuste peut dépasser 100 €.

La longueur de 150 mm couvre la majorité des besoins de décoration et de rénovation légère. Elle permet de vérifier un diamètre de tube, une épaisseur de panneau, une largeur de feuillure ou la taille d’une fixation. Un modèle de 200 mm ou 300 mm coûte davantage et devient pertinent pour des éléments plus larges, comme des montants métalliques ou certaines pièces de menuiserie.

La norme ISO 13385-1 encadre les caractéristiques métrologiques des pieds à coulisse. Elle concerne surtout les instruments destinés à des contrôles exigeants, mais sa mention sur une fiche technique reste un repère sérieux. Pour des travaux d’aménagement, un outil correctement usiné, avec des mâchoires qui se ferment sans jour visible, donne déjà des résultats utiles.

Les éléments qui assurent une utilisation correcte

Les grandes mâchoires inférieures mesurent les dimensions extérieures. Elles servent à relever le diamètre d’une tige filetée, l’épaisseur d’une tablette ou la largeur d’un petit tasseau. Les petites mâchoires supérieures entrent dans un trou, une gorge ou un tube pour effectuer une mesure intérieure.

La tige fine qui sort à l’arrière de l’outil sert aux mesures de profondeurs. Elle permet notamment de relever la profondeur d’un trou de fixation, d’une rainure ou d’un logement de vis. Une vis de blocage maintient le curseur en position, ce qui évite de perdre une cote pendant que vous notez ou comparez la valeur.

Un pied à coulisse numérique doté d’un bouton mm/inch peut afficher les unités impériales. Pour les raccords et la visserie achetés en France, travaillez en millimètres. Les filetages de robinetterie ou certains accessoires importés peuvent toutefois être indiqués en pouces, ce qui demande une conversion rigoureuse avant achat.

Préparer le pied à coulisse avant de prendre des mesures précises

Une mesure juste commence avant le contact avec la pièce. Un grain de plâtre, une poussière de bois ou une trace de colle sèche entre les mâchoires suffit à ajouter quelques dixièmes de millimètre. Sur une cheville de 6 mm, cet écart peut conduire à choisir une mèche trop large et à obtenir une fixation qui tourne dans son perçage.

Nettoyez les faces de contact avec un chiffon doux et sec. Passez le chiffon sur la règle, les mâchoires intérieures et extérieures, puis sur la tige de profondeur. Évitez les produits gras, qui retiennent la poussière et rendent le coulissement moins régulier.

Contrôler le zéro avant chaque série de relevés

Refermez délicatement les mâchoires extérieures jusqu’à ce qu’elles se touchent. Sur un pied à coulisse numérique, l’écran doit indiquer 0,00 mm. S’il affiche une autre valeur alors que les surfaces sont propres et jointives, appuyez sur la fonction de remise à zéro prévue par le fabricant.

Sur un modèle à vernier, le zéro du curseur doit coïncider avec le zéro de la règle fixe. Sur un modèle à cadran, l’aiguille doit revenir sur la graduation zéro. Un décalage de 0,10 mm se voit peu sur une grande dimension, mais il devient gênant pour un diamètre de vis, une tige de meuble ou un perçage précis.

Un instrument qui ne revient jamais au même zéro après nettoyage peut être tombé, tordu ou encrassé dans sa glissière. Ne corrigez pas mentalement chaque valeur sur un chantier d’aménagement. Faites contrôler le calibre ou remplacez-le, car une erreur répétée se répercute sur chaque découpe et chaque achat de quincaillerie.

Installer la pièce pour éviter les mesures obliques

La pièce doit être stable et accessible. Posez une vis, une poignée ou un tube sur une surface plane, puis placez les mâchoires perpendiculairement à l’axe mesuré. Si l’outil est incliné, il relève une diagonale légèrement plus grande que le diamètre réel.

Un tube rond demande une attention particulière. Faites tourner légèrement le pied à coulisse autour du tube tout en maintenant un contact léger. La valeur la plus faible obtenue correspond généralement au diamètre correctement pris, à condition que les mâchoires restent bien à angle droit.

• Essuyez les mâchoires et la pièce avant chaque relevé afin d’écarter poussières, copeaux et résidus de peinture.
• Fermez le curseur sans le claquer et vérifiez que la graduation ou l’écran revient à 0,00 mm.
• Posez les objets fins sur un support stable pour empêcher leur rotation pendant la lecture.
• Mesurez trois points sur une pièce cylindrique lorsque sa circularité paraît irrégulière ou marquée.
• Notez immédiatement les dimensions utiles avec leur unité, surtout lorsque plusieurs vis ou raccords sont comparés.

Le serrage doit rester modéré. Les mâchoires doivent toucher la surface, non l’écraser. Une gaine plastique, un joint souple, un tube en cuivre mince ou un profilé léger se déforme vite sous une main trop ferme.

Pour mesurer une pièce couverte de peinture, vérifiez d’abord ce que vous cherchez réellement. Si la cote sert à remplacer l’objet fini, mesurez avec le revêtement. Si elle sert à connaître le diamètre du métal ou l’épaisseur du bois brut, il faut retirer localement la peinture avec méthode, sans abîmer le support ni libérer de poussières suspectes dans un logement ancien.

Dans les immeubles construits avant 1997, un ponçage ou un grattage de matériau ancien peut exposer à des fibres d’amiante. Les peintures anciennes peuvent aussi contenir du plomb. Avant d’intervenir sur un revêtement dégradé ou inconnu, demandez un diagnostic adapté à un professionnel qualifié.

Réaliser une mesure extérieure avec les grandes mâchoires du pied à coulisse

La mesure extérieure concerne tout ce qui se prend autour d’une pièce. Elle permet de vérifier le diamètre d’une vis, l’épaisseur d’un chant de panneau, la largeur d’un profilé ou la section d’une petite baguette décorative. C’est la fonction la plus courante et celle qui rend le pied à coulisse plus précis qu’un réglet gradué au millimètre.

Un mètre ruban donne une lecture approximative au millimètre. Un réglet métallique peut approcher le demi-millimètre lorsque l’œil est bien placé. Un calibre réglé au 1/20e de millimètre permet une précision de 0,05 mm, utile lorsque deux références de visserie se ressemblent visuellement mais ne sont pas compatibles.

Mesurer l’épaisseur et la largeur d’un élément plat

Ouvrez les grandes mâchoires plus largement que l’objet. Placez la pièce entre les deux surfaces de contact, puis refermez doucement le curseur jusqu’à sentir une résistance légère. L’objet doit être maintenu sans jeu, mais il doit encore pouvoir glisser si vous tirez dessus avec deux doigts.

Pour une tablette en bois ou en MDF, prenez la cote à plusieurs endroits. Un panneau annoncé à 18 mm peut mesurer entre 17,5 mm et 18,5 mm selon le matériau, l’humidité et les tolérances de fabrication. Cette variation est souvent acceptable pour un meuble, mais elle compte dans une rainure, une coulisse ou une fixation ajustée.

Les panneaux de médium ou de contreplaqué coûtent généralement entre 10 € et 35 € le m² selon l’épaisseur et la finition. Mesurer une chute avant de commander une baguette de chant, une équerre ou une vis évite d’acheter des accessoires incompatibles. Une vis trop longue peut traverser une façade, tandis qu’une vis trop courte tient mal dans un panneau de faible épaisseur.

Contrôler le diamètre d’une vis, d’une tige ou d’un tube

Placez les mâchoires sur les parties les plus larges du filet pour mesurer une vis. Une valeur proche de 3,9 mm correspond généralement à une vis de 4 mm. Une valeur de 5,8 mm renvoie généralement à une vis de 6 mm, sans que cette mesure suffise à identifier le pas du filetage ou la longueur utile.

Pour un tube de cuivre ou un tube métallique, mesurez le diamètre extérieur sur au moins trois orientations. Si les résultats diffèrent de plus de 0,2 mm, le tube peut être déformé ou l’outil mal positionné. Sur une installation de plomberie, le diamètre seul ne permet pas de choisir un raccord, car le type de tube, son épaisseur et la nature du filetage comptent aussi.

Les travaux sur une alimentation d’eau encastrée, un réseau de gaz ou une canalisation présentant une corrosion visible ne relèvent pas d’un simple relevé de cote. Coupez l’eau si une fuite apparaît et contactez un plombier qualifié. Pour le gaz, ne manipulez jamais un raccord ou un robinet en vous fondant uniquement sur la dimension mesurée.

Bloquer le curseur après la prise aide à conserver la valeur lorsque la pièce se trouve dans un endroit étroit. Cette fonction est pratique derrière un meuble, dans une niche ou au fond d’un placard. Elle ne doit pas servir à serrer fortement l’instrument, car la vis de blocage immobilise seulement la position du curseur.

Effectuer une mesure intérieure et mesurer les profondeurs sans fausser la cote

Les petites mâchoires supérieures servent à relever l’intérieur d’une ouverture. Cette mesure intérieure répond à des besoins très concrets, comme vérifier le diamètre d’un trou avant de poser un tourillon, contrôler l’ouverture d’un cache-vis ou identifier un tube dans une tringle démontée. Les becs doivent toucher les parois sans les rayer ni forcer leur écartement.

La mesure profondeurs utilise la tige située à l’extrémité du pied à coulisse. Elle est utile pour déterminer la profondeur d’un trou borgne, d’une rainure, d’une réservation ou d’un logement de ferrure. Les deux fonctions exigent que l’outil soit aligné avec la forme mesurée.

Prendre la mesure intérieure d’un trou ou d’un tube

Insérez les petites mâchoires dans l’ouverture en les gardant légèrement fermées. Ouvrez le curseur jusqu’au contact des deux bords intérieurs. Faites bouger l’outil avec de très petits mouvements pour trouver la position où l’écartement est le plus grand, qui correspond au diamètre intérieur réel d’un trou circulaire.

Pour une ouverture rectangulaire, mesurez la largeur puis la longueur séparément. Une seule cote ne suffit pas pour choisir une pièce à encastrer. Une plaque de fixation ou un embout peut entrer en largeur et buter sur la seconde dimension.

La peinture, un joint silicone ou une bavure de perçage peuvent réduire une ouverture de quelques dixièmes. Si vous mesurez un trou destiné à recevoir une fixation, regardez son état avant de conclure que le diamètre est trop petit. Une bavure localisée se retire parfois avec un outil adapté, mais un perçage dans un carrelage fissuré, un mur humide ou un support friable demande une évaluation plus large du support.

Utiliser la tige pour les mesures de profondeur

Posez la base du pied à coulisse à plat sur la surface de référence. Faites sortir la tige jusqu’à ce qu’elle touche le fond du trou ou de la rainure. Gardez l’outil perpendiculaire, car une base qui bascule donne une valeur trop élevée.

Une profondeur de 35 mm n’autorise pas automatiquement une cheville de 35 mm. Il faut conserver une marge pour les poussières de perçage et pour la pointe de la vis. Pour une fixation légère dans un support adapté, un trou de 40 mm peut recevoir une cheville de 35 mm, à condition que les préconisations du fabricant de la cheville soient respectées.

Un détecteur de matériaux ne remplace pas une vérification professionnelle lorsqu’un perçage risque de rencontrer un câble électrique ou une canalisation. Dans les murs contenant des réseaux, coupez le courant au tableau avant tout perçage proche d’une prise, d’un interrupteur ou d’une sortie de câble. Une incertitude sur le tracé des réseaux justifie l’intervention d’un électricien ou d’un professionnel compétent.

Lire un pied à coulisse à vernier, à cadran ou numérique avec précision

La lecture de l’échelle doit correspondre à la précision réelle de l’instrument. Un pied à coulisse numérique peut afficher deux décimales, mais l’état de ses mâchoires, la propreté de la pièce et la qualité de fabrication déterminent la fiabilité de ces chiffres. Dans le bricolage d’aménagement, une lecture cohérente à 0,1 mm est déjà très utile pour la plupart des fixations et accessoires.

La valeur obtenue doit être lue sans déplacer le curseur. Serrez légèrement la vis de blocage si la position peut bouger pendant que vous changez d’angle. Sur une pièce difficile d’accès, relevez la cote une seconde fois après avoir retiré l’outil afin de vérifier qu’elle se répète.

Comprendre la lecture d’un pied à coulisse à vernier

Sur un modèle mécanique, regardez d’abord le zéro du vernier, c’est-à-dire le repère zéro de l’échelle mobile. Relevez le dernier millimètre entier situé à gauche de ce repère sur la règle fixe. Cette première lecture fournit la partie entière de la mesure.

Cherchez ensuite la ligne du vernier qui coïncide exactement avec une graduation de la règle principale. Multipliez le numéro de cette ligne par la valeur de résolution inscrite sur l’outil. Un vernier marqué 0,02 mm ajoute donc 0,02 mm pour chaque graduation correspondante.

Si le zéro du vernier dépasse 24 mm et que la huitième graduation est alignée sur un instrument gradué au 0,02 mm, la mesure est de 24,16 mm. Ce calcul paraît lent les premières fois. Il devient plus fluide après quelques relevés sur des objets dont la dimension est connue, comme une tige de 8 mm ou une pièce de monnaie.

Vérifier les résultats plutôt que se fier à une seule cote

Une dimension utile mérite deux ou trois mesures. Relevez le diamètre sur différents axes, puis comparez les valeurs. Un écart limité à 0,05 mm sur une pièce rigide provient souvent du positionnement de l’outil, alors qu’un écart plus marqué peut révéler une pièce ovalisée, une bavure ou un revêtement irrégulier.

Le mode de mesure en pouces d’un appareil numérique peut entraîner une erreur simple mais coûteuse lors de l’achat. Vérifiez l’unité affichée avant de noter une valeur. Une cote de 0,500 inch correspond à 12,70 mm, pas à 5 mm.

Rangez l’outil dans son étui après usage et évitez de le laisser sur un rebord exposé aux chutes. Une paire de mâchoires légèrement tordue conserve son apparence, mais ne donne plus une prise parallèle fiable. Pour une utilisation domestique, une pile bouton de rechange dans l’étui suffit généralement à maintenir un modèle numérique opérationnel.

Une valeur bien relevée sert d’abord à acheter la bonne pièce. Elle évite aussi les retouches répétées sur un panneau peint, un profilé décoratif ou une fixation déjà posée, où quelques dixièmes de millimètre deviennent rapidement visibles.

Quelle précision choisir pour un pied à coulisse destiné au bricolage ?

Une résolution de 0,05 mm sur un modèle à vernier ou de 0,01 mm affiché sur un modèle numérique suffit pour les vis, chevilles, tubes, poignées et petites pièces de rénovation. La propreté des mâchoires et le bon positionnement comptent davantage que l’affichage de centièmes pour ces usages.

Comment vérifier qu’un pied à coulisse est bien réglé ?

Fermez doucement les mâchoires extérieures après les avoir essuyées. L’écran d’un modèle numérique doit afficher 0,00 mm et les zéros des échelles doivent coïncider sur un modèle à vernier. Un décalage persistant après nettoyage demande un contrôle ou un remplacement de l’outil.

Peut-on mesurer le diamètre d’une vis avec les mâchoires extérieures ?

Oui. Placez les grandes mâchoires sur le sommet du filetage, sans serrer fortement. Une valeur proche de 3,9 mm indique habituellement une vis de 4 mm, tandis qu’une valeur proche de 5,8 mm correspond généralement à une vis de 6 mm.

Comment prendre une mesure de profondeur dans un trou ?

Posez la base du pied à coulisse bien à plat sur la surface, puis faites sortir la tige arrière jusqu’au fond du trou. Maintenez l’outil perpendiculaire pendant la lecture afin d’éviter une cote plus grande causée par un basculement.
