Tenons et mortaises : comment les fabriquer soi-même

Un cadre de meuble qui prend du jeu, une porte intérieure qui se déforme ou une assise de chaise qui grince révèlent souvent un assemblage bois trop léger. Les tenons et mortaises apportent une liaison mécanique durable entre un montant et une traverse, sans dépendre uniquement de la colle ou de la visserie. Cette technique demande du tracé, des outils bien réglés et un ajustement contrôlé avant le collage.

En bref

• La mortaise est le logement creusé dans le bois, tandis que le tenon est la partie saillante qui vient s’y emboîter.
• Pour un montant de 30 mm d’épaisseur, prévoyez un tenon d’environ 10 mm, soit un tiers de la section.
• Réalisez toujours la mortaise avant le tenon afin de pouvoir corriger l’épaisseur de la partie mâle.
• Un assemblage ajusté entre à la main avec une résistance légère, sans jeu visible et sans coup de maillet forcé.
• Pour un meuble intérieur, une colle vinylique classée D2 selon la norme NF EN 204 suffit généralement.

Comprendre les tenons et mortaises avant de commencer la fabrication maison

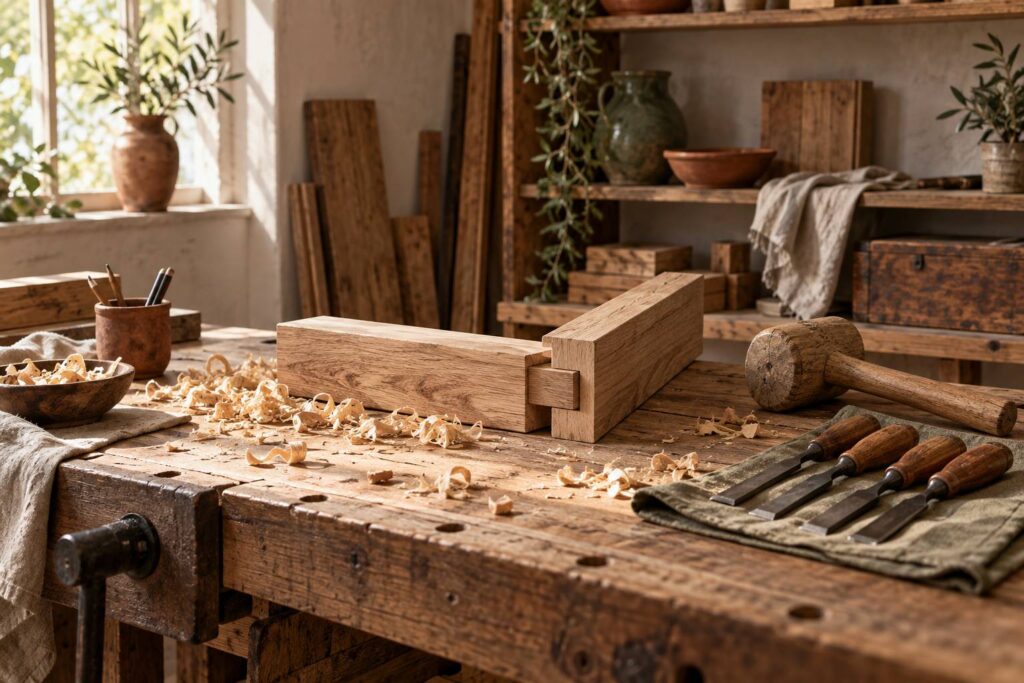

Le tenon-mortaise est un assemblage de menuiserie conçu pour réunir deux pièces de bois perpendiculaires. Il se rencontre sur les cadres de portes, les tables, les chaises, les volets et de nombreux ouvrages d’ébénisterie. Une traverse reçoit à son extrémité un tenon, c’est-à-dire une partie réduite en épaisseur. Le montant reçoit une mortaise, un évidement rectangulaire calculé pour accueillir ce tenon.

La résistance ne repose pas uniquement sur la colle. Les joues du tenon s’appuient contre les parois longues de la mortaise et répartissent les efforts de traction, de cisaillement et de flexion. Cette surface de contact explique pourquoi ce montage reste utilisé dans les techniques de menuiserie actuelles, malgré l’existence des tourillons, des lamellos et des vis d’assemblage. Un cadre correctement réalisé conserve sa géométrie bien plus longtemps qu’un assemblage simplement vissé dans du bois tendre.

Les traces les plus anciennes de ce principe remontent à environ 7 000 ans. Des constructions en bois attribuées à la culture de Hemudu, en Chine, montrent déjà des systèmes comparables. Des puits néolithiques retrouvés près de Leipzig, datés entre 5 600 et 4 900 avant notre ère, utilisent eux aussi des emboîtements précis. Le procédé apparaît également dans l’Égypte antique et jusque dans les assemblages de pierre de Stonehenge. Cette longévité historique ne dispense pas d’un traçage rigoureux. Elle montre surtout qu’une géométrie simple peut rester très efficace lorsqu’elle respecte la matière.

Choisir entre mortaise borgne, débouchante et chevillée

La mortaise borgne s’arrête avant de traverser le montant. Elle masque entièrement l’extrémité du tenon sur la face visible. C’est le choix habituel pour un bâti de meuble, une façade de buffet ou un encadrement décoratif. Prévoyez une profondeur supérieure de 4 à 5 mm à la longueur du tenon. Cet espace accueille le surplus de colle et évite que la pression ne fende le fond de la mortaise pendant le serrage.

La mortaise débouchante traverse le montant de part en part. Elle expose l’extrémité du tenon, ce qui peut devenir un parti pris esthétique sur une table en chêne ou une structure d’inspiration japonaise. Elle offre aussi davantage de longueur de portée. Son usage demande une coupe nette, car l’erreur reste visible sur la face opposée. Pour un projet de bricolage bois destiné à un intérieur soigné, une mortaise borgne pardonne davantage les petites irrégularités.

Le tenon chevillé reçoit une cheville en bois dur, souvent en chêne, qui traverse latéralement l’assemblage. Cette solution appartient autant aux outils de charpente qu’à la menuiserie traditionnelle. Sur des sections importantes, les chevilles mesurent couramment 16 à 18 mm de diamètre. Elles maintiennent le montage même lorsque la colle n’est pas employée. Une charpente, un établi lourd ou une structure extérieure relèvent toutefois d’efforts et de sections qui ne se calculent pas comme un meuble. Pour une pièce porteuse ou un ouvrage soumis à des charges réelles, un charpentier qualifié doit valider le dimensionnement.

La fabrication maison devient plus lisible lorsque chaque pièce reçoit un rôle clair. Les montants portent les mortaises. Les traverses portent les tenons. Marquez la face de référence sur toutes les pièces avant le moindre trait. Un signe continu dessiné à cheval sur deux montants appariés permet de retrouver le haut, le bas et le côté de chaque élément après les découpes. Cette précaution prend moins de deux minutes et évite de creuser une mortaise sur la mauvaise face.

Déterminer les dimensions d’un assemblage tenon-mortaise solide

La proportion de départ est simple. L’épaisseur du tenon correspond en général à un tiers de l’épaisseur du montant qui reçoit la mortaise. Un bois de 30 mm reçoit donc une mortaise de 10 mm de large et conserve environ 10 mm de matière de chaque côté. Cette répartition limite le risque d’éclatement des joues, particulièrement au serrage. Sur une pièce de 45 mm, un tenon de 15 mm reste une valeur cohérente pour un cadre de meuble courant.

Cette règle concerne surtout les bois jusqu’à 45 mm d’épaisseur. Au-delà, l’adaptation dépend de l’essence, de la charge et de la largeur du montant. Un grand cadre en hêtre massif ne se calcule pas comme une traverse de pin destinée à un petit caisson décoratif. Le hêtre et le chêne présentent une densité souvent comprise entre 700 et 800 kg/m³. Le pin courant se situe plutôt autour de 450 à 550 kg/m³. Un résineux se comprime plus facilement sous pression et supporte moins bien un tenon trop mince.

Préserver les épaulements et les joues de la mortaise

Le tenon comprend deux joues larges et des petits chants, parfois appelés abouts. Les épaules se trouvent à la rencontre entre la traverse entière et la partie réduite. Elles doivent venir en contact net avec le montant. Elles empêchent le cadre de vriller et cachent les légers défauts du fond de mortaise. Pour une traverse de 70 mm de large, un tenon long de 35 mm laisse une surface d’épaulement suffisante pour assurer un appui stable.

La longueur de la mortaise dépend de la largeur du tenon, mais elle ne doit pas affaiblir le montant. Laissez de la matière au-dessus et au-dessous de l’entaille. Une mortaise placée trop près d’une extrémité peut provoquer une fente au montage, surtout dans le chêne ou le frêne. Sur une traverse de meuble, le tenon ne dépasse généralement pas les deux tiers de la largeur du montant. Les valeurs de 25 à 50 mm couvrent une grande partie des travaux manuels en mobilier.

La profondeur mérite une attention particulière. Un fond de mortaise trop proche de la face opposée marque parfois le bois ou crée une zone fragile. Une profondeur de 30 mm pour un tenon de 25 mm laisse les 5 mm de dégagement utiles. Ne remplissez pas cet espace de colle. Le fond doit rester libre afin que le tenon puisse s’enfoncer sans pression excessive. La colle agit sur les faces en contact, non comme un mastic destiné à remplir toute la cavité.

Le bois change légèrement de dimension avec l’humidité ambiante. Pour un bois séché autour de 8 à 10 % d’humidité, comme celui vendu pour l’ameublement intérieur, un ajustement très proche est possible. Avec un bois insuffisamment sec, un emboîtement serré peut devenir bloqué après quelques semaines dans une pièce chauffée. Le contrôle de l’humidité est particulièrement utile pour le hêtre, le chêne et les pièces larges destinées à rester dans un salon ou une cuisine.

Tracer les mortaises et les tenons avec une méthode de menuiserie fiable

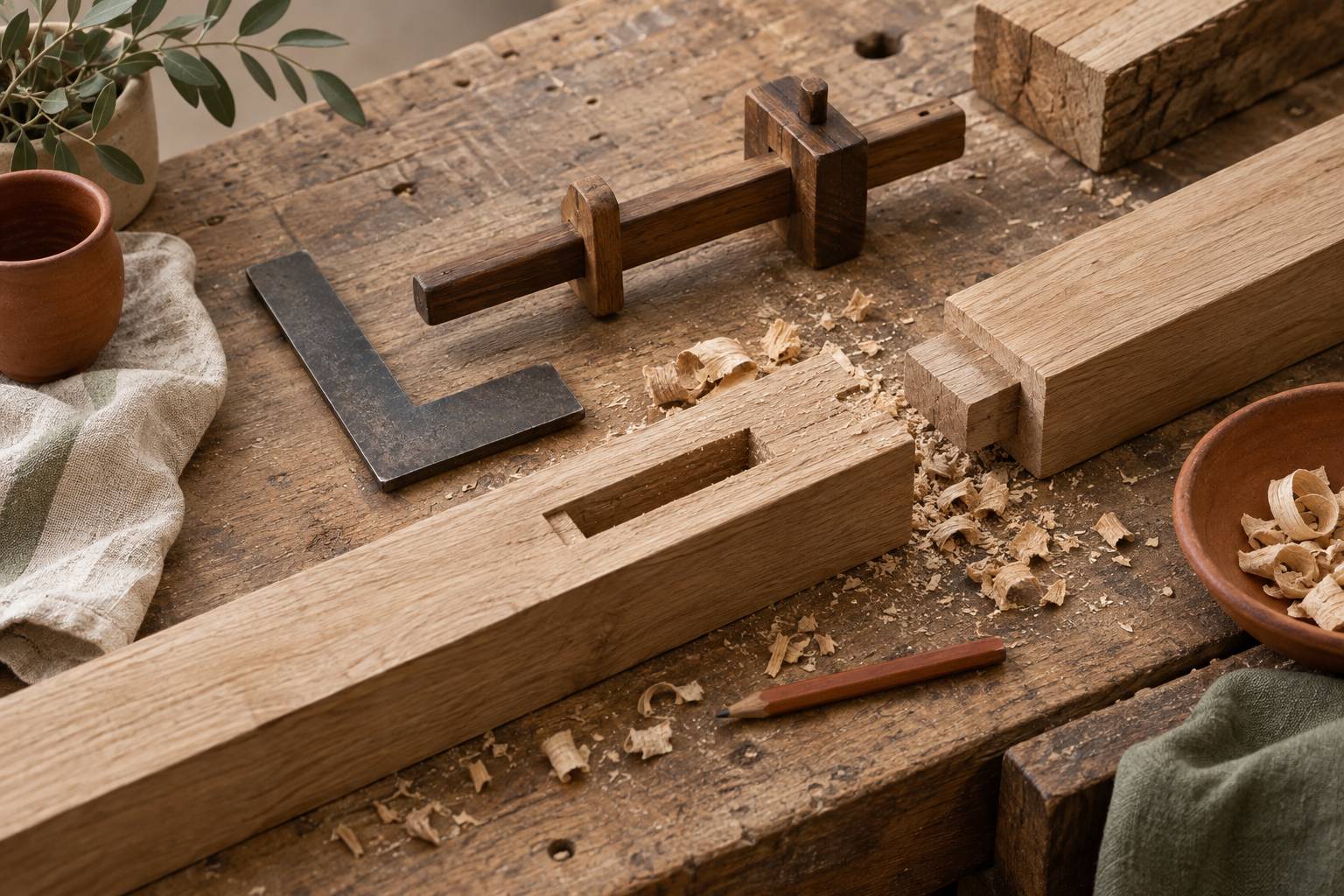

Un tenon-mortaise juste commence par un tracé cohérent, non par une coupe habile. Travaillez les montants par paire lorsqu’ils appartiennent au même cadre. Serrez-les l’un contre l’autre avec un serre-joint, alignez leurs extrémités, puis tracez les limites de longueur des mortaises simultanément. Les deux entailles se retrouvent ainsi exactement à la même hauteur. Sur un cadre de porte de meuble, cette méthode évite qu’une traverse soit inclinée de quelques millimètres.

Utilisez une face de référence unique pour chaque série de pièces. Cette face reste contre le guide de la machine, le trusquin ou l’établi pendant toute la fabrication. Un repère en forme de boucle ou de triangle continu permet de garder l’orientation. Les techniques de menuiserie traditionnelles s’appuient sur ce geste parce que les planches ne sont jamais parfaitement identiques. Même raboté, un bois peut présenter une légère variation d’épaisseur d’un bout à l’autre.

Préparer les outils pour un tracé lisible

Un trusquin à deux pointes réglables est particulièrement pratique. Réglez l’écartement sur la largeur prévue de la mortaise, puis marquez les deux joues en une seule opération. Pour un montant de 30 mm, le réglage de 10 mm se centre sur l’épaisseur du bois. Contrôlez ce centrage sur une chute avant de toucher les pièces définitives. Un simple réglet métallique et une équerre de menuisier complètent le dispositif.

• Affûtez le ciseau à bois avant le traçage, car une lame émoussée déchire les fibres au lieu de les sectionner proprement.
• Utilisez un crayon fin ou un couteau à tracer pour marquer les longueurs, sans creuser profondément les faces visibles.
• Réglez le trusquin à partir de la mortaise choisie, puis conservez exactement ce réglage pour l’épaisseur des tenons.
• Hachurez clairement les zones à enlever afin de ne pas scier ou creuser une partie qui doit rester en place.
• Vérifiez deux fois le haut et le bas des montants avant l’usinage, surtout lorsqu’un cadre comporte plusieurs traverses.

Le hachurage mérite d’être systématique. Sur la traverse, hachurez les joues qui seront retirées pour former le tenon. Sur le montant, hachurez l’intérieur de la mortaise. Cette notation évite les erreurs fréquentes du bricolage bois, notamment lorsque plusieurs pièces ont la même section. Une erreur de côté ne se rattrape pas toujours par un simple retournement, surtout sur une façade dont le veinage doit rester continu.

Tracez d’abord la mortaise, puis reportez ses cotes sur le tenon. Cette séquence laisse une marge de correction. Une mortaise légèrement trop étroite peut rarement être réduite proprement. À l’inverse, un tenon un peu trop épais peut être repris au ciseau, au rabot de paume ou au racloir. Pour cette raison, ne taillez jamais le tenon exactement au trait lors du premier sciage. Gardez environ 0,5 mm de matière pour l’ajustement final.

Le traçage des épaulements doit être perpendiculaire aux chants. Placez l’équerre contre la face de référence, puis prolongez la ligne sur les quatre côtés de la traverse. Les épaules d’un tenon mal alignées créent un jour visible entre montant et traverse, même si les joues sont correctes. Sur un meuble peint, ce défaut retient la poussière et révèle une ombre disgracieuse. Sur une finition huilée, il devient encore plus apparent au ras de la lumière.

Un établi stable facilite beaucoup ces opérations. Serrez le bois sans écraser ses arêtes et placez une cale de protection entre le serre-joint et la pièce si l’essence marque facilement. Le matériel de base pour les travaux manuels représente environ 60 à 140 € pour un maillet, deux ou trois ciseaux corrects, une équerre, un trusquin et une scie à dos. Une scie à tenon de bonne qualité coûte souvent entre 25 et 60 €, selon sa denture et son dos renforcé.

Fabriquer un tenon et une mortaise à la main avec des outils simples

La méthode manuelle convient aux petites séries, aux réparations et aux projets d’ébénisterie où chaque pièce demande un ajustement particulier. Elle ne transforme pas l’opération en geste rapide. Elle permet en revanche de sentir le fil du bois et de corriger progressivement. Une mortaise de 10 mm de large sur 30 mm de profondeur demande souvent 20 à 40 minutes à un bricoleur soigneux, hors temps de traçage.

Pour la mortaise, choisissez un bédane ou un ciseau à mortaiser dont la largeur correspond au tracé. Un bédane de 8 ou 10 mm couvre de nombreux meubles en bois massif. Travaillez toujours avec un maillet en bois ou en matériau synthétique, jamais avec un marteau métallique directement sur le manche. Les chocs métalliques abîment la virole et peuvent fendre le manche, même sur un outil récent.

Creuser la mortaise sans éclater les fibres

Commencez à quelques millimètres d’une extrémité, biseau orienté vers le centre de la mortaise. Enfoncez le bédane par passes de 3 à 5 mm, puis évacuez les copeaux. Progressez du centre vers les abouts. Les extrémités sont terminées en dernier, avec des coups plus légers, afin de préserver des parois nettes. Chercher la profondeur complète en un seul coup comprime les fibres, bloque l’outil et augmente le risque de dévier.

Contrôlez régulièrement la verticale du bédane avec une petite équerre. La mortaise doit avoir des joues parallèles. Si l’outil s’incline, le tenon entrera en biais et l’assemblage forcera sur une seule face. Une légère irrégularité du fond n’a pas de conséquence, puisque le dégagement prévu absorbe cet écart. En revanche, les deux grands côtés doivent être propres et droits, car ce sont eux qui portent les efforts.

Taillez ensuite le tenon à la scie à dos. Commencez par les deux coupes de joues, avec la pièce maintenue verticalement. Sciez du côté des déchets, à environ 0,5 mm du trait. Réalisez ensuite les coupes d’épaulement. Un petit coup de ciseau sur les fibres restantes donne une ligne plus nette. Ne poncez pas les joues du tenon. Une surface très lisse peut réduire l’accroche de la colle, alors qu’une coupe propre légèrement texturée colle correctement.

Les mortaises faites à la main ont généralement des angles internes nets. Cette forme accepte un tenon rectangulaire classique. Si vous créez la cavité à la défonceuse, les angles seront arrondis par la fraise. Il faut alors arrondir les angles du tenon à la râpe ou reprendre les coins de la mortaise au ciseau. Le choix dépend de la finition recherchée. Pour une fabrication maison visible, des angles repris au ciseau donnent un rendu plus traditionnel.

Testez l’assemblage à sec avant toute colle. Le tenon doit entrer sous la pression de la main et s’arrêter lorsque les épaules touchent le montant. Un montage qui tombe de lui-même présente trop de jeu. Un montage qui exige des coups de maillet risque de fendre le montant, surtout si la mortaise est borgne. Reprenez uniquement la zone qui frotte, en déposant quelques fines passes au ciseau ou au racloir. Retirer de la matière sur toutes les faces crée vite un jeu irréversible.

Usiner les tenons et mortaises à la défonceuse ou sur machine à bois

La défonceuse apporte de la régularité lorsqu’un meuble comporte plusieurs assemblages identiques. Avec un gabarit bien fixé, elle permet de produire des mortaises répétées pour un piètement de table, une étagère encadrée ou plusieurs portes de placard. Une fraise hélicoïdale à coupe montante de 8 ou 10 mm évacue efficacement les copeaux. Son prix se situe souvent entre 20 et 45 € pour une qualité adaptée à un usage amateur régulier.

Réglez la profondeur en plusieurs passes. Une fraise de 10 mm ne doit pas être envoyée directement à 25 ou 30 mm dans du chêne. Retirez entre 5 et 8 mm par passage. Pour une mortaise de 25 mm, comptez donc trois à quatre passes. Cette progression limite l’échauffement, le brunissement du bois et les vibrations qui élargissent la cavité. Aspirez les copeaux entre les passes afin que la semelle de la machine repose bien à plat.

Utiliser une mortaiseuse et une toupie avec prudence

Une mortaiseuse fixée sur une combinée à bois accélère les séries, mais elle demande une machine correctement protégée et réglée. Les mèches hélicoïdales pénètrent facilement dans le bois. Elles creusent par perçages successifs, puis demandent souvent un passage latéral pour régulariser les parois. Les mèches brise-copeaux offrent une coupe latérale plus nette et facilitent le chariotage, mais leur pénétration réclame davantage d’effort.

Sur une machine traditionnelle, l’arbre de rabot-dégauchisseuse peut tourner autour de 6 000 tours par minute. La vitesse appropriée dépend du diamètre de la mèche et des prescriptions du fabricant. Ne choisissez jamais une vitesse au hasard. Montez les capots, bloquez la pièce avec les presseurs et vérifiez les butées moteur arrêté. Les protections ne doivent pas être retirées pour mieux voir la coupe. Une visibilité insuffisante se corrige avec un meilleur éclairage, pas avec des mains rapprochées d’un outil rotatif.

La toupie et le chariot à tenonner servent à former les joues du tenon avec un disque à rainer ou une fraise à plateaux. Cette opération relève d’un atelier équipé et d’une pratique déjà solide. Une fraise extensible avec deux plateaux permet de régler l’épaisseur grâce à des bagues calibrées. Une cale martyr placée derrière la traverse limite les éclats en sortie de coupe. Le prix d’une mortaiseuse à bédane se situe couramment entre 500 et 2 000 €, hors combinée et outillage associé.

Avant toute pièce définitive, réalisez un essai dans une chute strictement identique. Elle doit avoir la même essence, la même épaisseur et si possible le même sens de fil. Vérifiez la largeur de mortaise, la profondeur, l’emplacement des épaules et l’état des coupes. Les réglages de butée rendent ensuite le travail en série plus fiable. Sur plusieurs traverses, retournez chaque pièce de la même manière contre une butée fixe afin d’obtenir les deux extrémités sans reprendre les mesures.

Une toupie, une dégauchisseuse ou une mortaiseuse ne sont pas des machines adaptées à un apprentissage isolé. Lisez la notice de votre modèle, utilisez des poussoirs lorsque le fabricant les prévoit et gardez les mains hors de la zone de coupe. Les travaux sur une charpente, un escalier porteur ou un élément extérieur soumis au vent et au poids nécessitent aussi une validation par un professionnel compétent. Les dimensions d’un meuble ne s’appliquent pas à une structure de bâtiment.

Coller, serrer et vérifier un assemblage bois avant la finition

Le collage intervient seulement lorsque l’assemblage à sec est satisfaisant. Préparez les serre-joints, une équerre, un chiffon légèrement humide et les cales de protection avant d’ouvrir le flacon. Une colle vinylique D2 selon la norme NF EN 204 est adaptée au mobilier intérieur placé dans une pièce sèche. Pour une cuisine, une salle d’eau bien ventilée ou un meuble exposé à des projections occasionnelles, choisissez une colle D3. La classe D4 répond à des conditions d’humidité plus sévères, sous réserve de respecter les préconisations exactes du fabricant.

Appliquez une couche régulière sur les quatre joues du tenon et sur les parois longues de la mortaise. Évitez de remplir le fond de la cavité. Une brosse plate, un petit pinceau ou un applicateur en silicone permettent de répartir la colle sans paquets. Pour quatre assemblages de table basse, un flacon de 250 g est largement suffisant et coûte généralement entre 6 et 12 €, selon la marque et la classe de résistance.

Contrôler l’équerrage pendant le serrage

Emboîtez les pièces progressivement. Placez les serre-joints dans l’axe des traverses, avec des cales entre le métal et le bois. Une pression excessive ne rend pas un collage plus solide. Elle peut déformer un cadre, marquer un résineux ou chasser presque toute la colle hors du joint. Serrez jusqu’à observer un léger cordon régulier à la jonction, puis vérifiez immédiatement l’équerrage.

Mesurez les deux diagonales du cadre. Si elles sont égales, la structure est d’équerre. Sur un petit meuble, un écart supérieur à 2 mm entre les diagonales mérite une correction avant la prise de colle. Déplacez légèrement le serre-joint ou utilisez une sangle de serrage pour rectifier la géométrie. Cette vérification vaut autant pour une porte de meuble que pour un piètement. Un cadre collé de travers ne sera pas corrigé par le ponçage ou par une couche de peinture.

Laissez la pièce sous pression au moins 2 heures à 20 °C, sauf indication différente du fabricant. Attendez idéalement 24 heures avant de poncer, de mettre le meuble en charge ou d’appliquer une finition. Une température basse ralentit la prise. Dans un atelier à 10 °C, le temps nécessaire peut augmenter sensiblement. Les colles à bois ne donnent pas leur résistance annoncée si le support est froid, humide ou couvert de poussière.

Retirez les bavures de colle avant leur durcissement complet, avec un chiffon à peine humide. Une colle séchée sur du chêne ou du hêtre bloque la pénétration d’une huile ou d’une teinte et crée des auréoles claires. Sur un meuble destiné à être peint, rebouchez les petits défauts uniquement après le collage et le ponçage léger. Une peinture mate pour boiseries coûte souvent entre 12 et 25 € par m² posé par un particulier, selon le primaire choisi et le nombre de couches.

Une finition transparente met en valeur les assemblages visibles, mais elle ne masque aucune imprécision. Une huile-cire demande généralement deux applications espacées d’environ 12 à 24 heures. Un vernis à l’eau sèche plus vite en surface, souvent en une à deux heures, mais réclame un égrenage très fin entre les couches. Travaillez toujours sur une chute pour contrôler la teinte finale. Le bois absorbe différemment selon le fil, l’essence et le ponçage.

Quelle largeur prévoir pour une mortaise dans un montant de 30 mm ?

Prévoyez généralement une mortaise de 10 mm de large. Cette cote correspond à la règle du tiers et laisse environ 10 mm de bois de chaque côté pour conserver des joues suffisamment résistantes.

Pourquoi faut-il fabriquer la mortaise avant le tenon ?

La mortaise définit le logement final. Un tenon légèrement trop épais peut être ajusté progressivement au ciseau ou au racloir, alors qu’une mortaise élargie fragilise le montant et se corrige difficilement.

Peut-on réaliser une mortaise uniquement avec une défonceuse ?

Oui, avec un gabarit solidement fixé et une fraise adaptée. Travaillez par passes de 5 à 8 mm. Les angles resteront arrondis, ce qui impose soit d’arrondir les angles du tenon, soit de finir les coins au ciseau.

Quelle colle utiliser pour un meuble intérieur en bois massif ?

Une colle vinylique D2 conforme à la norme NF EN 204 convient à un meuble placé dans une pièce sèche. Pour une cuisine ou une zone exposée à une humidité occasionnelle, choisissez une colle D3.
