Prise de terre : comment poser un piquet galvanisé

Un piquet galvanisé ne se choisit pas comme une simple tige métallique à planter au fond du jardin. Cette électrode de terre fait partie d’un dispositif de protection électrique qui relie les masses métalliques de l’habitation au sol afin de guider un courant de défaut hors des zones accessibles. La pose dépend donc de la nature du terrain, de l’état du tableau et d’une mesure finale réalisée avec un appareil adapté.

En bref

• La prise de terre dirige les courants de fuite vers le sol et participe à la protection des personnes avec les interrupteurs différentiels.
• Un piquet galvanisé d’environ 2 mètres convient souvent en rénovation, à condition d’atteindre une terre suffisamment humide et peu caillouteuse.
• Le piquet doit être relié par une cablette en cuivre nu, généralement de 25 mm², à une barrette de coupure accessible.
• La résistance de la terre électrique doit être contrôlée au telluromètre, barrette de coupure ouverte, par un électricien qualifié.
• Les canalisations d’eau, de chauffage ou de gaz ne remplacent jamais une électrode de terre conforme aux normes électriques.

Comprendre le rôle d’une prise de terre dans une installation électrique

La prise de terre est le point de contact physique entre l’installation électrique et le sol naturel. Elle ne désigne pas tout le réseau vert-jaune visible dans les prises ou au tableau. Ce réseau forme la mise à la terre, tandis que l’électrode de terre constitue son extrémité enfouie.

Lorsqu’un appareil présente un défaut d’isolement, son enveloppe métallique peut devenir conductrice. Le courant cherche alors un chemin vers le sol. Sans conducteur de protection, une personne qui touche cette masse métallique peut devenir ce chemin, avec un risque grave d’électrisation ou d’électrocution.

La protection électrique repose sur plusieurs éléments qui fonctionnent ensemble. Les conducteurs vert-jaune relient les appareils et les masses métalliques fixes au bornier principal. Les interrupteurs différentiels détectent une différence entre le courant qui entre et celui qui ressort, puis coupent l’alimentation lorsqu’une fuite est détectée.

Dans une maison, les éléments concernés ne se limitent pas aux prises murales. Un chauffe-eau, une machine à laver, un four, une chaudière, des canalisations métalliques et certaines huisseries doivent être traités suivant les règles de liaison équipotentielle applicables. Un raccordement mal réalisé peut laisser une carcasse d’appareil sous tension sans que le disjoncteur divisionnaire ne réagisse immédiatement.

La référence française à connaître est la norme NF C 15-100, qui encadre les installations basse tension dans les logements. Elle prévoit notamment la présence d’une prise de terre, de conducteurs de protection et de dispositifs différentiels adaptés. La norme ne transforme pas un bricolage incertain en intervention acceptable, elle fixe justement les conditions à vérifier.

Dans un schéma de liaison à la terre TT, courant dans l’habitat individuel, une valeur de résistance basse favorise le bon fonctionnement du dispositif. Une valeur souvent recherchée est inférieure à 100 ohms avec un dispositif différentiel général de 500 mA, mais le calcul dépend aussi du calibre de la protection et de la configuration réelle du tableau. Une mesure validée par un professionnel reste la seule base fiable.

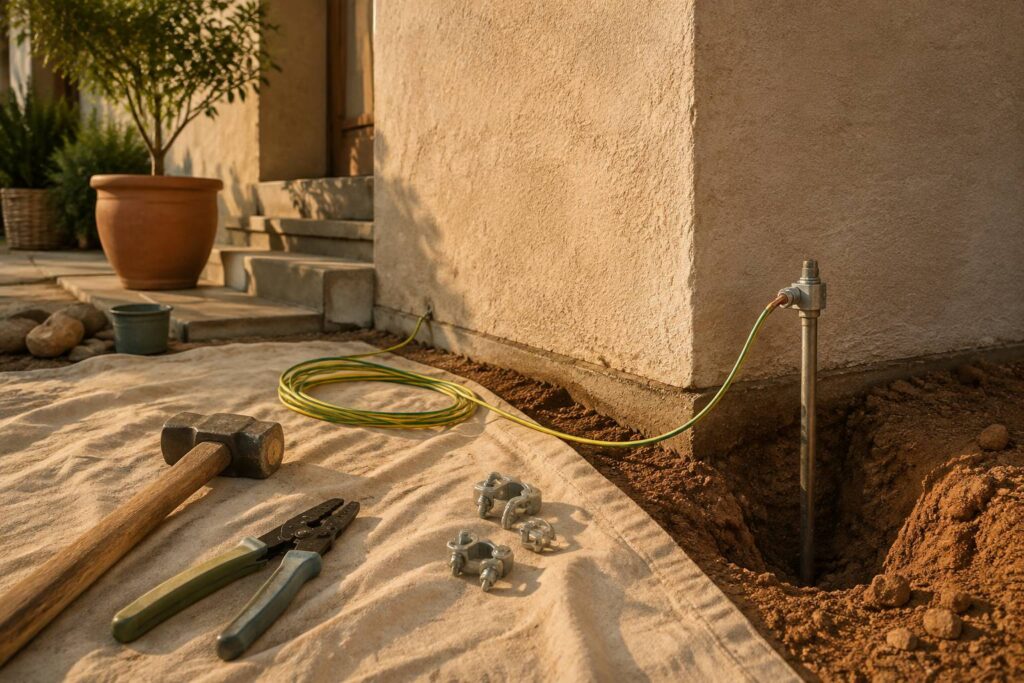

Le piquet galvanisé agit comme une électrode verticale. Son acier recouvert de zinc résiste mieux à la corrosion qu’un acier brut lorsqu’il reste enterré dans un sol humide. Sa surface de contact et la résistivité du terrain déterminent sa capacité à disperser le courant.

Une terre sèche, sableuse ou très caillouteuse offre souvent une résistance élevée. À l’inverse, une terre argileuse naturellement humide donne habituellement de meilleurs résultats. La qualité du sol varie aussi au fil des saisons, ce qui explique pourquoi une installation acceptable en hiver doit rester contrôlée lorsque les périodes sèches se prolongent.

Le piquet n’est donc pas un accessoire isolé que l’on ajoute pour cocher une case. Il doit être raccordé, protégé mécaniquement, accessible pour les vérifications et mesuré une fois le chantier terminé. Cette logique conduit d’abord au choix du bon emplacement, avant toute pose piquet.

Choisir l’emplacement et le matériel pour poser un piquet galvanisé

Un piquet galvanisé doit rejoindre une zone de sol stable et relativement humide sur l’année. Une bande de terrain compactée, une zone de gravier décoratif ou un massif rempli de remblais secs donnent rarement un résultat satisfaisant. Il faut chercher la terre naturelle plutôt qu’un apport superficiel installé lors de l’aménagement extérieur.

La proximité immédiate d’une descente d’eau pluviale peut sembler intéressante, mais elle ne dispense pas de vérifier les réseaux enterrés. Eau, gaz, télécommunications, assainissement ou alimentation électrique extérieure peuvent se trouver sous un passage apparemment libre. Avant toute intervention, un électricien ou une entreprise compétente repère les canalisations et adapte l’implantation.

Le piquet doit aussi rester accessible. Un regard de visite résistant, posé au niveau fini du sol, évite de recouvrir définitivement la connexion sous une terrasse ou sous une dalle. Lorsqu’un aménagement extérieur est prévu, consulter le budget d’un regard en béton et de son raccordement aide à anticiper la protection du point de contrôle.

Un piquet d’environ 2 m est couramment retenu pour traverser les couches de surface qui sèchent vite. Des longueurs de 1 m ou 1,5 m existent, mais elles imposent parfois plusieurs électrodes reliées entre elles lorsque le sol reste défavorable. En rénovation, le choix ne se fait pas seulement sur la longueur disponible en magasin, mais sur la résistance mesurée après raccordement.

La cablette de cuivre nu complète l’action du piquet. Enterrée dans le sol, elle ajoute une surface de contact avec la terre et limite la résistance globale du dispositif. Une section de 25 mm² en cuivre nu est fréquemment employée pour cette partie enterrée, tandis que les sections et protections du conducteur principal de terre dépendent du montage complet et doivent être définies selon la NF C 15-100.

Le cuivre nu ne doit pas être remplacé par un fil électrique vert-jaune improvisé dans une tranchée. Son isolation n’est pas conçue pour jouer le même rôle dans le sol, et les connexions enterrées doivent supporter durablement l’humidité. La compatibilité des métaux mérite aussi une attention précise afin d’éviter une corrosion prématurée au point de serrage.

Un sol sableux, un remblai pierreux ou une parcelle construite sur roche ne se corrige pas avec un piquet plus cher. Plusieurs piquets espacés, une grille de terre ou une boucle à fond de fouille peuvent être nécessaires. La boucle est particulièrement pertinente dans le neuf, car la cablette se place dans la terre sous les fondations avant le coulage, jamais noyée dans le béton.

La pose dans une cour ou près d’une terrasse implique parfois de reprendre le support après ouverture. Le coût d’un ragréage n’est pas comparable à celui d’une terre électrique, mais les contraintes de préparation de support restent utiles à prévoir lorsqu’un revêtement extérieur doit être réparé après le passage de la tranchée. La lecture des étapes de ragréage d’une terrasse extérieure permet d’identifier les travaux de finition qui doivent rester séparés de l’intervention électrique.

Le bon matériel devient réellement efficace seulement si la liaison est installée hors tension, vérifiée et mesurée. Cette étape relève d’une intervention électrique, et non d’un simple travail de jardinage.

Préparer la pose piquet sans compromettre la sécurité du chantier

La pose d’un piquet galvanisé touche directement à la sécurité des occupants. Une coupure au tableau ne suffit pas toujours à garantir l’absence de tension, notamment si l’installation comporte plusieurs sources, une alimentation photovoltaïque, un groupe de secours ou des circuits anciens mal identifiés. La consignation et la vérification d’absence de tension doivent être assurées par une personne habilitée.

Avant de creuser, l’emplacement doit être dégagé de tout risque de réseau enterré. Les plans disponibles auprès des fournisseurs d’énergie, les repérages existants et l’observation des arrivées visibles sont utiles, mais ils ne remplacent pas une détection adaptée. La présence d’un coffret extérieur, d’un éclairage de jardin ou d’un portail motorisé impose une prudence accrue.

Le terrain se prépare de manière à laisser passer la cablette sans angle agressif ni écrasement. Une tranchée peu profonde peut suffire pour protéger la liaison horizontale jusqu’au regard, mais sa profondeur, son cheminement et sa protection mécanique dépendent du contexte. Une canalisation électrique enterrée voisine suit des règles différentes, avec gaine, grillage avertisseur et profondeur prescrite.

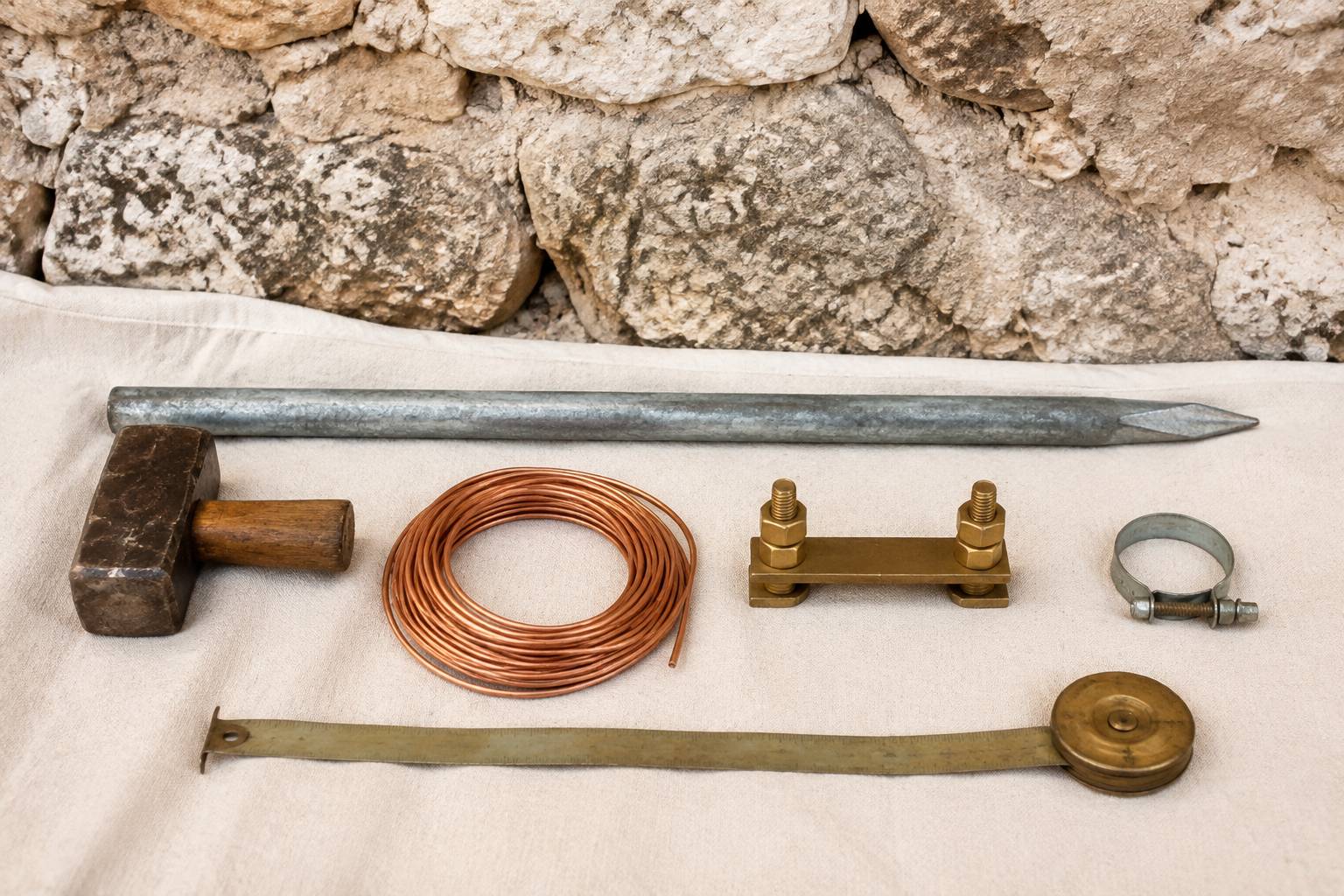

Le matériel de pose doit rester cohérent avec un chantier extérieur humide. Un marteau de masse, un outil de frappe adapté au piquet et un niveau de protection pour la tête de l’électrode sont utilisés par le professionnel afin d’éviter de déformer l’extrémité de raccordement. Frapper directement sur une borne de connexion ou sur un filetage fragilise la future fixation.

• Faites identifier les réseaux enterrés avant l’ouverture du sol, même lorsqu’aucun câble ni tuyau n’est visible en surface.
• Faites couper et consigner l’installation électrique avant toute modification de la mise à la terre près du tableau.
• Préservez un accès permanent à la barrette de coupure et au regard de visite après les finitions extérieures.
• Prévoyez une cablette continue, sans raccord caché dans la terre ni serrage laissé à nu dans une zone inondable.
• Gardez les matériaux de finition, tels que dalles, gravillons ou terre végétale, à distance de la connexion jusqu’au contrôle final.

Le piquet est implanté verticalement afin de rechercher les couches de terrain moins sensibles au dessèchement. Une pénétration difficile peut révéler un sol rocheux, une couche de remblai dense ou la présence d’un obstacle. Forcer avec une masse jusqu’à tordre l’acier ne résout pas le problème et peut rendre la valeur de terre insuffisante.

Lorsque la résistance reste trop élevée, l’électricien peut poser un second piquet puis le relier au premier par une cablette enterrée. L’espacement dépend de la nature du terrain et de la méthode de dimensionnement. Des électrodes trop proches exploitent presque le même volume de terre et apportent peu d’amélioration.

La connexion entre cuivre et acier doit être réalisée avec une pièce de serrage prévue pour cet usage. Elle ne doit pas être cachée sous un mortier, noyée dans une dalle ou rendue inaccessible derrière un revêtement. Un regard étanche facilite le contrôle visuel de la fixation, tout en évitant que la zone de contact soit exposée au gel, aux chocs de tondeuse ou aux projections de terre.

Les conduites métalliques participent parfois aux liaisons équipotentielles, surtout dans les locaux contenant une baignoire ou une douche. Elles ne servent jamais d’électrode de terre. Utiliser une canalisation d’eau ou, plus grave encore, de gaz comme terre électrique est interdit par les normes électriques et peut créer un danger pour les occupants comme pour les intervenants.

Le coût d’une fourniture simple reste modéré, autour de 60 à 180 € pour piquet, cuivre, barrette, regard et accessoires selon les longueurs. L’intervention et les contrôles d’un électricien font varier la facture totale, souvent entre 250 et 700 € pour une création accessible sans difficulté majeure, mesure comprise. Un terrain rocheux, une longue tranchée ou la reprise du tableau peuvent faire augmenter ce montant.

La terre ne se juge pas à l’aspect du piquet ni à la qualité apparente du serrage. La valeur mesurée, puis l’adéquation avec les différentiels installés, déterminent si la protection attendue est réellement présente.

Raccorder le piquet galvanisé à la barrette de coupure

Après implantation de l’électrode, le raccordement relie le sol au dispositif général de protection. La cablette cuivre nu chemine depuis le piquet jusqu’à la barrette de coupure. Cette barrette se place dans une zone accessible, généralement à proximité de l’espace technique électrique du logement, sans être dissimulée derrière un meuble fixe ou une finition définitive.

La barrette permet de séparer temporairement l’électrode de terre du reste de l’installation lors d’une mesure. Cette séparation évite que des canalisations reliées par les liaisons équipotentielles ou d’autres masses métalliques faussent la lecture. Elle doit pouvoir être ouverte et refermée par l’électricien, puis repérée clairement.

Une installation ancienne peut présenter des fils de couleur imprécise, des raccordements sans bornier ou des prises dépourvues de conducteur de protection. Dans ce cas, planter une nouvelle électrode ne remet pas automatiquement toute l’installation en conformité. Un diagnostic de l’ensemble du tableau, des circuits et des protections différentielles est nécessaire avant de considérer le logement comme doté d’une électricité sécurisée.

Le conducteur reliant la barrette au bornier principal de terre du tableau doit être dimensionné suivant la NF C 15-100 et les caractéristiques de l’installation. Il ne faut pas choisir sa section au hasard ni raccorder la cablette directement sur un rail métallique ou un disjoncteur. Le bornier de terre est le point organisé pour distribuer les conducteurs de protection vers les circuits.

La distinction entre câble vert-jaune isolé et cablette nue est utile sur le chantier. La cablette enterrée agit dans le sol et relie l’électrode à la barrette. Le conducteur principal de terre poursuit ensuite le chemin vers le tableau, dans une pose adaptée au bâtiment, à l’humidité potentielle et aux risques de choc.

Un raccord dissimulé dans une boîte non étanche à l’extérieur se corrode vite. Le cuivre noircit, le serrage perd de sa qualité et la résistance augmente parfois sans signe visible dans le logement. Un contrôle périodique est plus simple quand la connexion reste visible sous un regard propre et stable.

Une prise de terre fiable se contrôle à la barrette de coupure, pas à la couleur d’un fil aperçu dans le tableau.

La rénovation d’une salle de bains mérite une vigilance particulière, car eau, sols humides et appareils électriques y cohabitent dans un espace restreint. Avant de recouvrir des murs ou de remplacer un meuble vasque, le sujet des liaisons équipotentielles doit être réglé par un professionnel. Les choix de revêtements peuvent ensuite être budgétés séparément, comme dans ce guide pour rénover une salle de bains avec un budget limité.

Le raccordement n’autorise aucun compromis sur les dispositifs différentiels. Les circuits du logement doivent être protégés conformément à la configuration prescrite, fréquemment par des interrupteurs différentiels de 30 mA pour les usages domestiques. Leur bouton test permet une vérification fonctionnelle, mais il ne mesure jamais la résistance de l’électrode de terre.

Une maison équipée de panneaux photovoltaïques, d’une pompe de piscine, d’une borne de recharge ou d’une dépendance demande une étude plus large. Ces équipements peuvent nécessiter des protections, des liaisons et des parafoudres spécifiques. La présence de plusieurs tableaux ou d’un ancien atelier renforce la nécessité d’un contrôle par un électricien qualifié.

Le raccordement propre laisse une installation lisible et vérifiable, avec une barrette accessible et un cheminement identifié. Cette lisibilité évite surtout qu’une future rénovation décorative recouvre un élément que l’électricien doit pouvoir contrôler.

Mesurer la résistance de la terre électrique après l’installation

La mesure distingue une pose réelle d’une installation simplement supposée correcte. Un piquet galvanisé bien enfoncé peut présenter une résistance trop élevée si le terrain est sec, sableux ou composé de remblais. Seul un contrôle instrumenté permet de connaître la qualité de la prise de terre.

La méthode classique à trois piquets, souvent appelée méthode des 62 %, utilise un telluromètre. L’appareil injecte un courant de mesure dans le sol puis calcule une résistance à partir des valeurs relevées. Les appareils professionnels de marques telles que Chauvin Arnoux sont conçus pour cette opération, avec des sondes et cordons adaptés.

La mesure s’effectue barrette de coupure ouverte afin d’isoler l’électrode du reste de la mise à la terre. Le piquet de l’installation constitue le premier point. Deux sondes auxiliaires sont plantées en ligne dans le terrain, à une distance suffisante pour que les zones d’influence ne se recouvrent pas de manière excessive.

Lorsque la sonde la plus éloignée se situe à 20 m de l’électrode contrôlée, la sonde intermédiaire se place théoriquement à 12,4 m, soit 62 % de cette distance. L’électricien décale ensuite cette sonde autour de cette position, souvent de plus ou moins 10 %, afin de vérifier la stabilité du résultat. Une variation importante indique que la distance choisie est insuffisante ou que le terrain perturbe la mesure.

Une valeur inférieure à 100 ohms est une référence courante pour de nombreuses installations TT domestiques associées à une protection différentielle générale de 500 mA. La relation de sécurité ne se résume toutefois pas à ce chiffre. Elle dépend de la résistance de terre et du courant différentiel assigné, selon le principe RA × IΔn inférieur ou égal à 50 V dans les conditions usuelles.

Une installation équipée d’interrupteurs différentiels de 30 mA bénéficie d’une sensibilité adaptée aux circuits domestiques, mais elle ne dispense ni d’une terre correcte ni du contrôle des continuités des conducteurs de protection. Le différentiel protège contre les fuites détectées. La continuité du fil vert-jaune, la qualité des serrages et la valeur de l’électrode doivent être vérifiées séparément.

Si la mesure est trop élevée, la première réponse consiste à analyser le sol et le dispositif existant. L’ajout d’un ou plusieurs piquets espacés et interconnectés peut réduire la résistance. Une grille de terre augmente la surface de contact lorsqu’il est difficile d’atteindre un sol conducteur en profondeur, tandis qu’une boucle à fond de fouille reste pertinente lorsqu’une construction neuve ou une reprise lourde des fondations est envisagée.

L’ajout d’eau autour du piquet peut améliorer temporairement la conductivité d’un sol sec, mais ce geste ne constitue pas une correction durable. Une terre conforme doit rester efficace dans les conditions normales d’usage, y compris après plusieurs semaines chaudes. Les solutions chimiques visant à modifier le terrain demandent une analyse professionnelle en raison de leurs effets possibles sur les matériaux et l’environnement.

La vérification finale peut s’accompagner d’un rapport de mesure, utile lors d’une rénovation complète, d’une mise en sécurité ou d’une vente nécessitant des travaux. Demander ce document rend le devis comparable, car il précise la méthode employée, la valeur relevée et les éventuelles réserves. Une ligne vague indiquant seulement « pose prise de terre » ne suffit pas à évaluer la prestation.

La mesure doit être renouvelée après une modification significative de l’installation ou lorsqu’un doute apparaît sur un raccordement extérieur. Une valeur contrôlée et consignée donne au tableau électrique une base de protection que le seul aspect visuel ne peut jamais fournir.

Comparer un devis de prise de terre et les limites d’une rénovation partielle

Un devis cohérent distingue les fournitures, la main-d’œuvre, le raccordement au tableau et la mesure. La fourniture d’un piquet galvanisé de 2 m ne représente qu’une petite partie du coût global. Le repérage des réseaux, l’ouverture du terrain, le passage de la cablette, l’installation du regard et les essais déterminent la durée réelle de l’intervention.

Pour une configuration accessible, un devis compris entre 250 et 700 € TTC peut correspondre à une création de prise de terre avec une électrode, une barrette et un contrôle. Cette fourchette reste indicative pour 2026 et ne couvre pas automatiquement la mise aux normes du tableau. Un chantier nécessitant plusieurs électrodes, une longue tranchée ou une reprise d’allée peut dépasser 1 000 € TTC.

Une proposition d’entreprise mérite une lecture précise. Le type d’électrode, la longueur du piquet, la section de cuivre, l’emplacement du regard et la présence d’une barrette de coupure doivent être inscrits noir sur blanc. La mention d’une mesure au telluromètre et de la valeur obtenue doit également apparaître lorsque cette prestation est prévue.

Un devis très bas cache parfois l’absence de mesure, l’emploi d’une section de conducteur inadaptée ou un raccordement non accessible. À l’inverse, une offre plus élevée doit expliquer les contraintes rencontrées, telles qu’un sol rocheux, le franchissement d’une allée, la présence de réseaux ou la nécessité de créer plusieurs points de contact. Les lignes de coût doivent permettre de comparer les prestations, pas seulement le total.

La terre électrique ne doit pas être confondue avec un simple dispositif contre la foudre. Un parafoudre, lorsqu’il est requis ou recommandé selon l’exposition et l’alimentation du logement, agit différemment mais dépend aussi d’une mise à la terre correctement conçue. Le professionnel vérifie ce point lorsqu’un tableau est rénové ou lorsqu’une installation photovoltaïque est ajoutée.

La rénovation partielle atteint vite ses limites dans un logement ancien. Des prises deux pôles, des circuits sans conducteur vert-jaune ou un tableau équipé de protections anciennes ne sont pas corrigés par le seul ajout d’un piquet. Une mise en sécurité complète peut exiger le remplacement de certains appareillages, la création de liaisons équipotentielles et l’ajout d’interrupteurs différentiels adaptés.

Les travaux extérieurs doivent aussi être coordonnés avec les futurs aménagements. Une terrasse, un escalier ou un passage pavé posé au-dessus du regard rendrait le contrôle difficile et augmenterait le coût d’une intervention ultérieure. Anticiper les niveaux finis et les zones de circulation évite de devoir déposer un ouvrage récent pour accéder à la connexion.

Une maison équipée d’une piscine, d’un spa ou d’éclairages de jardin demande une étude dédiée, car les volumes d’eau et les alimentations extérieures renforcent les exigences de protection. Les dépenses d’entretien ne remplacent pas les contrôles électriques, mais elles permettent de mieux répartir le budget global autour des équipements. Les postes à prévoir figurent notamment dans cette estimation du prix d’entretien d’une piscine en 2026.

Un électricien qualifié pourra également vérifier la continuité des conducteurs de protection, le fonctionnement des différentiels et l’état des liaisons équipotentielles. Ces contrôles complètent la pose du piquet, car une bonne électrode ne protège correctement que si tout le circuit de mise à la terre est continu jusqu’aux appareils.

Une ligne de devis comprenant l’électrode, le cuivre, la barrette, le regard et la mesure donne une base concrète de comparaison. La sécurité électrique se décide sur ces détails contrôlables, pas sur une promesse générale de conformité.

Quelle longueur choisir pour un piquet galvanisé de prise de terre ?

Un piquet d’environ 2 mètres est fréquemment utilisé en rénovation pour atteindre un sol moins sensible au dessèchement. La longueur seule ne garantit pas une bonne valeur de terre : la nature du terrain et la mesure finale au telluromètre restent déterminantes.

Peut-on relier une prise de terre à une canalisation d’eau ?

Non. Une canalisation d’eau, de chauffage ou de gaz ne doit jamais servir d’électrode de terre. Ces éléments peuvent être concernés par des liaisons équipotentielles, réalisées par un professionnel, mais ils ne remplacent pas un piquet, une boucle à fond de fouille ou une grille de terre.

Pourquoi une barrette de coupure est-elle nécessaire ?

La barrette de coupure permet d’isoler temporairement l’électrode de terre pour mesurer sa résistance sans que les autres masses métalliques du logement influencent le résultat. Elle doit rester accessible après les travaux de finition.

Quelle résistance viser pour une prise de terre domestique ?

Une valeur inférieure à 100 ohms est une référence courante dans les installations TT avec un différentiel général de 500 mA. La conformité dépend toutefois du courant différentiel assigné, de la configuration du tableau et du calcul applicable selon la NF C 15-100.

Un particulier peut-il mesurer seul sa terre électrique ?

La mesure demande un telluromètre, des sondes correctement implantées et une méthode de contrôle précise, souvent celle des 62 %. Comme elle implique l’ouverture de la barrette et l’évaluation d’un dispositif de sécurité, cette vérification doit être confiée à un électricien qualifié.
